Gebiete und Pläne

Zeichenwerkzeuge

Karttahimmeli verfügt über drei Zeichenwerkzeuge:

Werkzeug	Verwendung
Gebiet	Geschlossene Fläche: das gesamte Suchgebiet oder ein einzelnes Segment
Plan (Linie)	Frei geführte Linie oder Route
Routenbereich	Ein entlang einer Route gezeichnetes Gebiet mit definierter Breite auf beiden Seiten

Die Zeichenwerkzeuge werden über die Plus-Schaltfläche geöffnet.

Suchgebiet oder Segment?

In der SAR-Terminologie bezeichnet das Suchgebiet die gesamte geografische Fläche, auf der die Suche stattfindet. Ein Segment ist ein Teil davon — der Abschnitt, der einem Team für eine Einsatzperiode zugewiesen wird und für den eine Entdeckungswahrscheinlichkeit (POD) berechnet wird. Das Gebiet-Werkzeug von Karttahimmeli eignet sich für beides: Zeichnen Sie zunächst das gesamte Suchgebiet, um sich einen Überblick über die Gesamtsituation zu verschaffen, und teilen Sie es anschließend für die einzelnen Teams in Segmente auf.

Ein Gebiet zeichnen

Ein Gebiet wird gezeichnet, indem Sie die gewünschten Eckpunkte auf der Karte antippen. Das Zeichnen wird beendet, indem Sie erneut auf den letzten Punkt tippen.

Während des Zeichnens wird die Fläche des Gebiets in Echtzeit angezeigt – das hilft einzuschätzen, wie groß die geplanten Gebiete sind. Es lohnt sich außerdem, die Maßstabskreise eingeblendet zu lassen, um das Zeichnen von Gebieten zu erleichtern.

Nicht entlang der Höhenlinien zeichnen

Die gezeichneten Grenzen sollten im Gelände sichtbare Merkmale sein: Gräben, Täler, Hügel, Straßen, Pfade oder Moorränder. Höhenlinien sind im Gelände nicht sichtbar und eignen sich daher nicht als Teamgrenzen. Grundstücksgrenzen können im Wald deutlich erkennbar sein, wenn die Waldparzellen unterschiedlich alt sind.

Präzises Zeichnen mit dem Fadenkreuz

Beim Tippen mit dem Finger reicht die Genauigkeit nicht immer aus. Für präzises Zeichnen können Sie das Fadenkreuz verwenden:

1. Bewegen Sie das Fadenkreuz an die gewünschte Stelle
2. Drücken Sie die Plus-Schaltfläche
3. Bewegen Sie das Fadenkreuz zum nächsten Punkt
4. Drücken Sie die Plus-Schaltfläche erneut

Auf diese Weise lässt sich auch eine präzise, einem Pfad folgende Linie zeichnen. Um das Zeichnen zu beenden, müssen Sie jedoch mit dem Finger erneut den letzten Punkt treffen.

Routenbereich

Breite des Routenbereichs

Als Breite des Routenbereichs sollten Sie die angenommene „Bearbeitungstiefe" des Suchenden von der Route aus einstellen. Beachten Sie, dass Karttahimmeli die tatsächliche Breite der Straße oder des Pfads nicht berücksichtigt – fügen Sie diese zur Breiteneinstellung hinzu, wenn die gezeichnete Tiefe auch auf der Karte korrekt sein soll.

Typische Werte:

• Hundeteam: 10–50 m
• Team zu Fuß, Grabenkontrolle: 5–15 m
• Team zu Fuß, Sichtsuche: 5–25 m

Der Routenbereich wird wie eine Route gezeichnet, erhält aber zusätzlich eine Breite ausgehend von der Mittellinie. Dieses Werkzeug ist praktisch für:

• Die Planung von Routenpatrouillen für Fahrzeugteams
• Das Erstellen routenbasierter Absuchbereiche

Zeichnen auf dem Smartphone

Zeichnen mit dem Finger kann mit Handschuhen schwierig sein. Verwenden Sie das Fadenkreuz für präzise Punktplatzierungen, oder zeichnen Sie zunächst grob und verfeinern Sie später.

Zusatzinformationen zu Gebieten

Gebieten können hinzugefügt werden:

• Name – wird auf der Karte als Text angezeigt
• Zusatzinformationen – ein Freitextfeld

In die Zusatzinformationen können Sie unter anderem schreiben:

• Anweisungen an das Team (Im Norden beginnen)
• Besondere Hinweise zum Gelände (Bachüberquerung schwierig, Steinfeld nutzen)
• Abschlusskommentar (Gebiet abgesucht, keine Beobachtungen, Schnee bis zur Wadenmitte)

Team erinnern

Wenn Sie wichtige Hinweise in die Zusatzinformationen eines Gebiets geschrieben haben, denken Sie daran, das Team gesondert darauf hinzuweisen, dass Zusatzinformationen vorhanden sind.

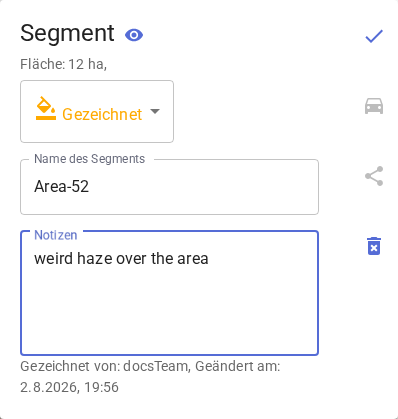

Segment-Popup: Status und Sichtbarkeit

Das Segment-Popup öffnet sich, wenn Sie auf ein Gebiet auf der Karte tippen — aber nur, wenn das gesamte Gebiet auf dem Bildschirm sichtbar ist. Liegt ein Teil des Gebiets außerhalb des sichtbaren Kartenausschnitts, zoomen Sie heraus (oder verschieben Sie die Karte), bis die gesamte Umrandung auf den Bildschirm passt; erst dann öffnet ein Tipp das Popup.

Im Popup werden die Fläche des Segments sowie eine Statusauswahl angezeigt, mit der Sie den Fortschritt der Suche verfolgen können. Die Status sind:

• Gezeichnet – das Gebiet wurde gerade gezeichnet, die Suche hat noch nicht begonnen
• Aktiv – das Gebiet wird gerade durchsucht
• Durchsucht – die Suche des Gebiets ist abgeschlossen

Das Augen-Symbol oben rechts im Popup blendet das Gebiet auf der Karte aus.

Ein ausgeblendetes Gebiet wieder einblenden

Ein ausgeblendetes Gebiet lässt sich nicht durch Klicken auf die Karte wiederherstellen, da es dort nicht mehr gezeichnet wird. Die Sichtbarkeit wird über die Registerkarte Segmente im Einsatztagebuch (Schwanzmenü) wiederhergestellt: Suchen Sie das Gebiet in der Liste und heben Sie die Ausblendung über das Augen-Symbol auf.

Farben in Plänen

Routen und Pläne können in vier verschiedenen Farben dargestellt werden. Die Farben können nach eigenem Ermessen verwendet werden, zum Beispiel für:

• Unterschiedliche Phasen
• Unterschiedliche Teamtypen
• Kontrolliert vs. geplant

Für Fortgeschrittene: Planung auf Ebenen

Die Planungsarbeit der Einsatzleitung kann auf einer separaten, passwortgeschützten Ebene erfolgen, die für die Teams nicht sichtbar ist. Die Pläne können dann zum richtigen Zeitpunkt auf der Standardebene des Einsatzes veröffentlicht werden. Siehe Ebenen-Anleitung.

Gebiete bearbeiten und löschen

Fertige Gebiete und Pläne lassen sich nicht bearbeiten – falls eine Korrektur nötig ist, muss das Gebiet gelöscht und neu gezeichnet werden. Das erneute Ausrichten beim Neuzeichnen gelingt gut: Karttahimmeli rastet automatisch an den Linien vorhandener Gebiete in der Nähe ein.

Zum Löschen eines Gebiets oder Plans müssen Sie zur Bestätigung den Namen des erstellenden Teams eingeben. Das gilt auch für das Löschen von Zeichnungen anderer Teams — zur Bestätigung ist der Name des Teams einzugeben, das die Zeichnung erstellt hat. So werden versehentliche Löschungen in Eile oder mit Handschuhen verhindert.

Navigation zum Gebiet

Neben einem Punkt eines Gebiets oder Plans befindet sich eine Routen-Schaltfläche, die die Google-Maps-Navigation zu diesem Punkt öffnet. Praktisch, wenn ein Team den Zugang zu einem Sammelpunkt finden muss.
