Alad ja plaanid

Joonistustööriistad

Karttahimmelis on kolm joonistustööriista:

Tööriist	Kasutus
Ala	Suletud ala: kogu otsinguala või üksik segment
Plaan (marsruut)	Vabakujuline joon või marsruut
Marsruudiala	Mööda marsruuti joonistatud ala, millele on määratud laius mõlemale poole

Joonistustööriistad avanevad plussnupu kaudu.

Otsinguala või segment?

SAR-terminoloogias on otsinguala kogu see geograafiline tervik, kus otsing toimub. Segment on selle osa — ühele patrullile üheks vahetuseks määratud lohk, millele arvutatakse avastamistõenäosus (POD). Karttahimmeli ala-tööriist sobib mõlemaks: joonista kõigepealt kogu otsinguala terviku hoomamiseks, seejärel jaga see segmentideks igale patrullile.

Ala joonistamine

Ala joonistatakse kaardil punkt-punkti haaval. Lõpetamiseks vajuta viimast punkti uuesti.

Joonistamise ajal näidatakse ala pindala reaalajas – see aitab hinnata, kui suuri alasid planeeritakse. Tasub hoida ka skaalapallid nähtaval, et alade joonistamist hõlbustada.

Ära joonista kõrgusjoonte järgi

Piirid peaksid järgima nähtavaid maastikudetaile: kraavid, orud, künkad, teed, rajad või raba äär. Kõrgusjooned pole maastikul nähtavad ega sobi patrullipiirideks. Kinnistupiirid võivad metsas selgelt paista, kui naaberkinnistute mets on eri vanuses.

Täpne joonistamine sihiku abil

Sõrmega koputamine ei ole alati piisavalt täpne. Täpsete joonistuste jaoks kasuta sihikut:

1. Liiguta sihik soovitud kohta
2. Vajuta plussnuppu
3. Liiguta sihik järgmise punkti juurde
4. Vajuta plussnuppu uuesti

Joonistamise lõpetamiseks tuleb siiski sõrmega uuesti viimasele punktile puudutada.

Marsruudiala

Marsruudiala on marsruut, millele määratakse laius mõlemale poole. Sobib marsruudipatrullide planeerimiseks autopatrullidele ja marsruudipõhiste harjamisalade loomiseks.

Marsruudiala laius

Laius peaks vastama otsija eeldatavale katvuse sügavusele. Karttahimmeli ei arvesta tee või raja tegelikku laiust – lisa see laiuse sättesse, kui soovid, et joonistatud sügavus oleks ka kaardil õige.

Tüüpilised väärtused:

• Koerapatrull: 10–50 m
• Jalgspatrull kraavi kontroll: 5–15 m
• Jalgspatrull visuaalne: 5–25 m

Joonistamine telefonis

Sõrmejoonistus võib kindaga raskeks minna. Kasuta sihikut täpsete punktide paigutamiseks või joonista jämedalt ja täpsusta hiljem.

Lisainfo

Alale saab lisada nime ja vabatekstilise lisainfo, näiteks:

• Juhised patrullile (Alusta põhjast)
• Maastiku eripärad (Kraav raskesti ületatav)
• Järelkommentaarid (Ala läbitud, lund põlveni)

Tuleta patrullile meelde

Kui oled kirjutanud olulised juhised lisainfo väljale, maini seda patrullile eraldi – muidu võivad need märkamata jääda.

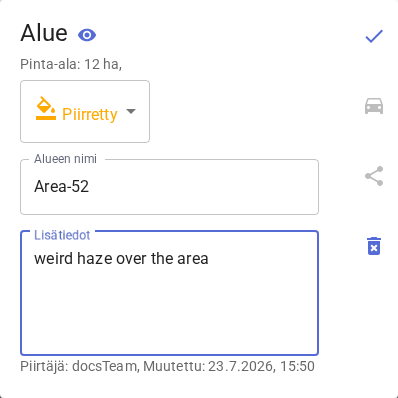

Ala popup: olek ja nähtavus

Ala popup avaneb kaardil ala peale napsates — kuid ainult siis, kui kogu ala mahub nähtavale ekraanile. Kui osa alast on nähtava kaardi väliselt, suumi välja (või liiguta kaarti), et kogu ala piirjoon mahuks ekraanile; alles siis avab napsutus popupi.

Popupis on näha ala pindala ning olekuvalik, millega saab jälgida otsingu edenemist. Olekud on:

• Joonistatud – ala on äsja joonistatud, otsingut pole veel alustatud
• Aktiivne – ala otsitakse parasjagu
• Otsitud – ala otsing on valmis

Popupi paremas ülanurgas olev silma ikoon peidab ala kaardilt.

Peidetud ala nähtavaks tagasi toomine

Peidetud ala ei saa kaardile klõpsates tagasi nähtavaks tuua, kuna see ei joonistata enam sinna. Nähtavus taastatakse saba menüü vaatluspäeviku Alad-vahelehelt: otsi ala loendist ja eemalda selle peitmine silma ikoonist.

Värvid

Plaanidele saab valida värve oma äranägemise järgi, näiteks:

• Eri etapid
• Patrullitüüp
• Kontrollitud vs. planeeritud

Edasijõudnutele: Planeerimine kihtidel

Juhtimise planeerimistööd saab teha eraldi, parooliga kaitstud kihil, mis pole patrullidele nähtav. Plaanid saab avaldada põhikihil õigel ajal. Vaata Kihid.

Muutmine ja kustutamine

Valmis alasid ei saa otse muuta – vea korral kustuta ja joonista uuesti. Ümberjoonistamisel klõpsub Karttahimmeli automaatselt lähedal olevate olemasolevate alade joontele, mis teeb täpse joondamise lihtsamaks.

Kustutamine nõuab patrulli nime sisestamist kinnituseks – see hoiab ära juhuslikud kustutamised kiirustades või kindaga.

Navigeerimine alale

Iga ala või plaani punkti kõrval on navigeerimisnutpp, mis avab Google Mapsi navigatsiooni sellesse punkti. Kasulik, kui patrull vajab GPS-juhendamist kogunemispunktini.
