Koordinaattiruudukko tapahtumakoordinaatiossa¶
Ensiapupäivystyksessä ja järjestyksenvalvonnassa on pitkään käytetty koordinaattiruudukkoa tapahtumakentän vakiokarttana. Karttahimmeli tukee tätä vakiintunutta käytäntöä suoraan.

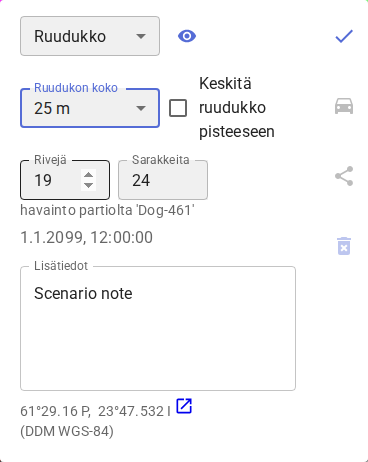

Ruudukko-merkintätyyppi piirtää kartalle koordinaattiruudukon. Merkintätyypin valitseminen avaa säätimet:
- Ruudukon koko – solun sivun pituus, 25 m tai 50 m
- Rivejä ja Sarakkeita – ruudukon mitat, 5–30 saraketta ja 5–26 riviä (rivit kirjaimilla, joten 26 on yläraja)
- Keskitä ruudukko pisteeseen – ankkuroi ruudukon napautettuun pisteeseen sen sijaan, että piste olisi vasen yläkulma (katso alta)
- Sarakkeet numeroidaan vasemmalta oikealle: 1, 2, 3 …
- Rivit kirjaimilla ylhäältä alas: A, B, C …

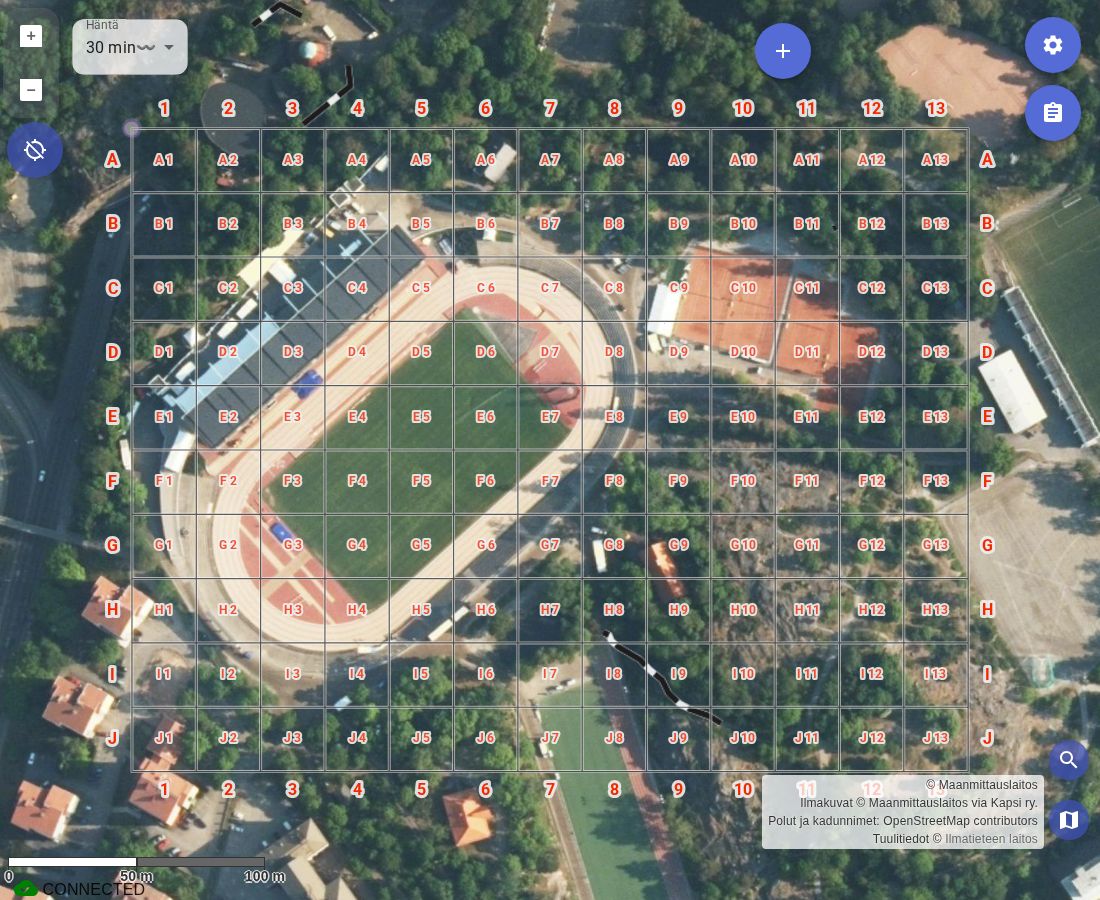

Sijainti voidaan ilmoittaa koordinaatilla, esim. B7 – kaikki operaatioon osallistuvat löytävät kohteen kartaltaan välittömästi ilman lisäselittelyjä ja sijainti löytyy myös karttatulosteesta helposti.
Käyttö
Paina plus-nappia → valitse Muu merkintä → valitse Ruudukko → napauta karttaan kohta, johon ruudukko ankkuroidaan, ja säädä sitten kokoa, rivejä, sarakkeita ja keskitystä popupista tarpeen mukaan. Ruudukko näkyy kun kartta on zoomattu ~tasolle 14 tai tarkemmalle.
Oletuksena napautetusta pisteestä tulee ruudukon vasen yläkulma. Valitsemalla Keskitä ruudukko pisteeseen ruudukko keskittyy sen sijaan pisteeseen – piste osuu aina tarkalleen viivan risteykseen, ei koskaan solun keskelle, joten se toimii käyttökelpoisena vertailukoordinaattina kummallakin tavalla.
Ruudukkoa voidaan hyödyntää myös etsintä- ja pelastustoiminnassa aina kun alue halutaan jakaa koordinoituihin sektoreihin.
