Koordinaatruudustik ürituse koordineerimisel

Esmaabivalves ja järjestuse tagamisel on pikka aega kasutatud koordinaatruudustikku üritusväljaku standardkaardina. Karttahimmeli toetab seda väljakujunenud praktikat otse.

Ruudustik-märgistustüüp joonistab kaardile koordinaatruudustiku. Märgistustüübi valimine avab seaded:

• Ruudustiku suurus – lahtri külje pikkus, 25 m või 50 m
• Ridu ja Veerge – ruudustiku mõõtmed, 5–30 veergu ja 5–26 rida (read tähtedega, seega 26 on ülempiir)
• Keskenda ruudustik punktile – ankurdab ruudustiku puudutatud punktile selle asemel, et punkt oleks vasak ülanurk (vt allpool)
• Veerud nummerdatakse vasakult paremale: 1, 2, 3 …
• Read tähistatakse tähtedega ülalt alla: A, B, C …

Asukoha saab edastada koordinaadina, nt B7 – kõik operatsioonis osalejad leiavad sihtmärgi kohe oma kaardilt ilma lisaselgitusteta ja asukoht on hõlpsasti leitav ka väljatrükitud kaardilt.

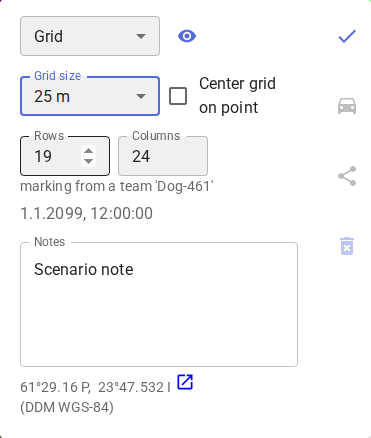

Ruudustiku popup – lahtri suurus, ridade/veergude arv ja keskendus punktile on iga märgistuse jaoks eraldi seadistatavad

Kasutamine

Vajuta plussnuppu → vali Muu märge → vali Ruudustik → puuduta kaardil kohta, kuhu ruudustik ankurdatakse, ja seadista seejärel popupist vajadusel suurust, ridu, veerge ja keskendust. Ruudustik on nähtav, kui kaart on suumitud ~tasemele 14 või täpsemale.

Vaikimisi saab puudutatud punktist ruudustiku vasak ülanurk. Valides Keskenda ruudustik punktile, keskendub ruudustik selle asemel punktile – punkt langeb alati täpselt joonte ristumiskohta, mitte kunagi lahtri keskele, mistõttu see toimib kasuliku võrdluskoordinaadina mõlemal viisil.

Ruudustikku saab kasutada ka otsingu- ja päästetegevuses alati, kui ala tuleb jagada koordineeritud sektoriteks.

25 m ruudustik õhupildil – kõik 13 veergu ja 10 rida nähtavad vasakust ülanurgast
